Рентгенолюминесцентный сепаратор ЛС-20-05-2Н

Производитель:

АО «ИЦ «Буревестник»

Сепаратор ЛС-20-05-2Н предназначен для обогащения мокрой исходной алмазосодержащей руды крупностью – 50 + 20, – 20 + 10 мм.

Сепаратор ЛС-20-05-2Н предназначен для обогащения мокрой исходной алмазосодержащей руды крупностью – 50 + 20, – 20 + 10 мм.

Принцип работы сепаратора основан на использовании свойства алмазов люминесцировать под воздействием рентгеновского излучения и различия этих свойств у алмазов и сопутствующих люминесцирующих минералов.

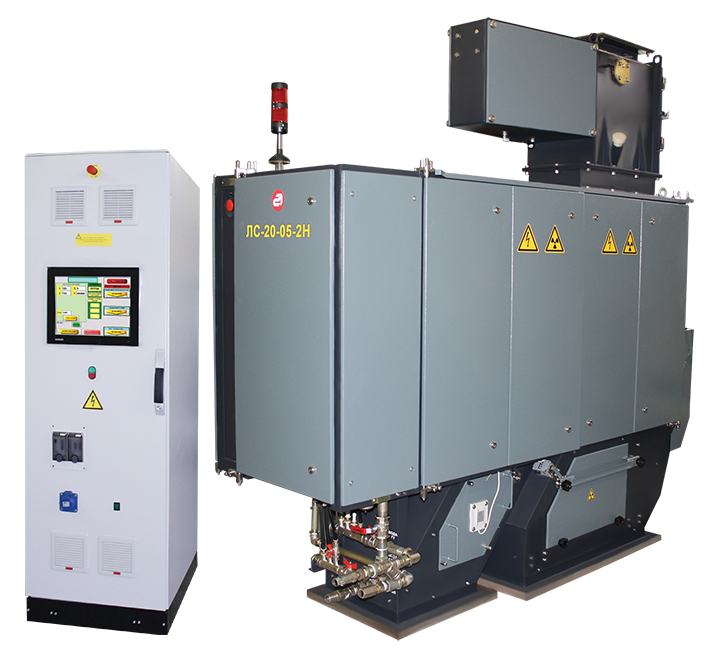

Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

Характеристики

ОСНОВНЫЕ ПАРАМЕТРЫ

Класс крупности, мм -50+20 -20+10
Производительность, т/ч 100 60
Выход на 1 отсечку, кг 2 1,5
Извлечение, не менее, % 98
Тип материала мокрый

СИСТЕМА ПОДАЧИ МАТЕРИАЛА И РЕГИСТРАЦИИ

Подача материала гравитационный
Транспортный канал 1
Рентгеновская трубка 2
Рентгеновский сенсор 4

ПОДКЛЮЧЕНИЕ СЕПАРАТОРА

Мощность, кВА (1-фазная сеть, 220В, 50Гц) 5
Расход воды технического качества, л/мин 30
Расход питьевой воды, л/мин 6
Расход сжатого воздуха на одну отсечку, л 1,15
при номинальной производительности, л/мин 30

РАЗМЕРЫ И ВЕС

  Габариты, мм Вес, кг
Машина сортировочная 2290х750х2300 1400
САУ 881х603х1952 200

Схема

Рекламные материалы

ЗИП

В комплект поставки сепаратора входит ЗИП (комплект запасных частей, инструмента и принадлежностей), обеспечивающий возможность замены вышедших из строя узлов на период действия гарантии и предоставляющий Заказчику набор инструмента и принадлежностей, необходимых для настроечных и планово-предупредительных ремонтных работ.

Чертежи

Рентгенолюминесцентный сепаратор ЛС-20-05-2Н Каталог оборудования для алмазодобывающей промышленности
Чертеж установочный Чертеж габаритный
